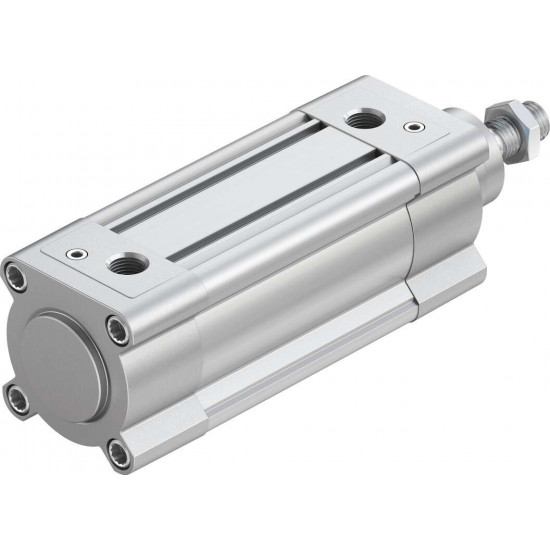

DSBC-63-80-PPVA-N3 CIL.NORMALIZADO

Curso 80 mm Diâmetro do êmbolo 63 mm Terminação da haste M16x1,5 Amortecimento Amortecimento pneumático, ajustável em ambas as extremidades Posição de instalação Indiferente Norma correspondente ISO 15552 Rosca da haste Rosca macho Estrutura Pistão Biela Perfil do tambor Detecção de posição para o sensor de proximidade Símbolo 00991235 Variantes haste simples Pressão operacional 0.04 MPa ... 1.2 MPa Pressão operacional 0.4 bar ... 12 bar Funcionamento de dupla ação Meio de operação Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Observação sobre o meio de operação/controle Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior) Classe de resistência à corrosão KBK 2 - resistência moderada à corrosão Conformidade LABS VDMA24364-B1/B2-L Temperatura ambiente -20 °C ... 80 °C Força de impacto nas posições finais 1.3 J Curso de amortecimento 22 mm Força teórica a 6 bar, retorno 1682 N Força teórica a 6 bar, avanço 1870 N Cargas móveis com curso de 0 mm 430 g Suplemento de massa movida por curso de 10 mm 25 g Peso básico com curso de 0 mm 1740 g Suplemento de peso por curso de 10 mm 62 g Tipo de fixação alternativo: Com rosca fêmea Com acessórios Conexão pneumática G3/8 Indicação sobre os materiais Conformidade RoHS Material da tampa Alumínio fundido, revestido Material de vedação do êmbolo TPE-U(PU) Material êmbolo Liga de alumínio Material da haste aço de alta liga Material do anel limpador da haste TPE-U(PU) Material vedação do amortecedor TPE-U(PU) Material do êmbolo do amortecedor POM Material da camisa do atuador Liga de alumínio suavemente anodizada trabalhada Material da porca Aço galvanizado Material do mancal POM Material do parafuso de ligação Aço galvanizado
