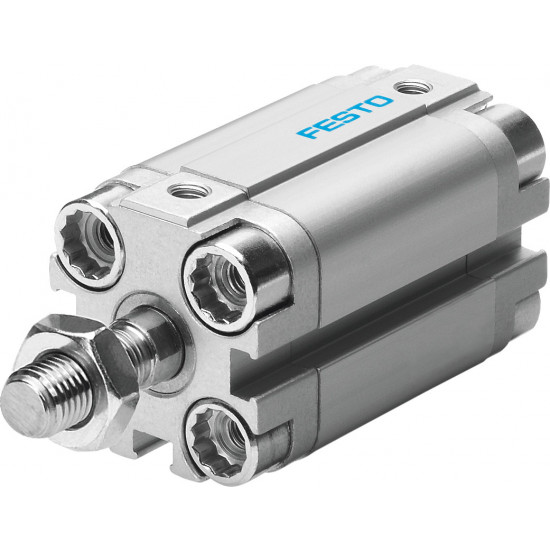

Curso 30 mm Diâmetro do êmbolo 16 mm Amortecimento anéis/placas de amortecimento elásticos em ambos os lados Posição de instalação Indiferente Funcionamento de dupla ação Rosca da haste Rosca macho Estrutura Êmbolo Haste Detecção de posição para o sensor de proximidade Símbolo 00991217 Variantes haste simples Pressão operacional 0.12 MPa ... 1 MPa Pressão operacional 1.2 bar ... 10 bar Pressão operacional 17.4 psi ... 145 psi Meio de operação Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Observação sobre o meio de operação/controle Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior) Classe de resistência à corrosão KBK 2 - resistência moderada à corrosão Conformidade LABS VDMA24364-B1/B2-L Temperatura ambiente -20 °C ... 80 °C Força de impacto nas posições finais 0.1 J Força teórica a 6 bar, retorno 90 N Força teórica a 6 bar, avanço 121 N Cargas móveis com curso de 0 mm 12 g Suplemento de massa movida por curso de 10 mm 4 g Peso básico com curso de 0 mm 89 g Suplemento de peso por curso de 10 mm 15 g Tipo de fixação alternativo: com orifício de passagem Com acessórios Conexão pneumática M5 Material do parafuso de ligação Aço inoxidável de alta liga Material da tampa Liga de alumínio Material das vedações dinâmicas NBR TPE-U(PU) Material da haste Aço inoxidável de alta liga Material da camisa do atuador Liga de alumínio
