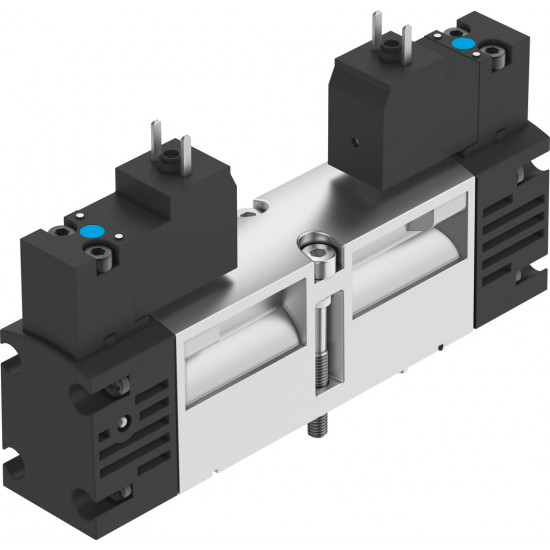

Válvula solenoide VSVA-B-B52-H-A1-1C1

Função de válvula 5/2 biestável Tipo de acionamento elétrico Tamanho da válvula 26 mm Vazão nominal padrão 1100 l/min Conexão de trabalho pneumática Placa de montagem tamanho 26 mm, conforme ISO 15407-1 Placa de montagem tamanho 01 conforme VDMA 24563 G1/4 Tensão de alimentação 24 V CC Pressão operacional 0.2 MPa ... 1 MPa Pressão operacional 2 bar ... 10 bar Estrutura Válvula de comporta de êmbolo Certificação c UL us - Recognized (OL) Grau de proteção IP65 NEMA 4 Diâmetro nominal 9 mm Função do escape com controle de vazão Tipo de vedação mole Posição de instalação Indiferente Norma correspondente ISO 15407-1 VDMA 24563 Acionamento manual auxiliar sem trava Tipo de comando Servopilotado Alimentação de ar piloto interno Sentido da vazão Não reversível Símbolo 00991005 Cobertura cobertura positiva Indicação de estado do sinal LED Pressão de controle MPa 0.3 MPa ... 1 MPa Pressão do piloto 3 bar ... 10 bar Fluxo da válvula 1400 l/min Fluxo da válvula na base de montagem individual 1100 l/min Fluxo da válvula com encadeamento pneumático 1100 l/min Tempo de comutação em 18 ms Tempo de ativação 100% Pulso de teste positivo máx. com sinal 0 1800 µs Pulso de teste negativo máx. com sinal 1 800 µs Valores característicos da bobina eletromagnética 24 V CC: 1,8 W Flutuações de tensão permitidas -15% / +10% Meio de operação Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Observação sobre o meio de operação/controle Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior) Resistência à vibração Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6 Resistência a choques Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27 Classe de resistência à corrosão KBK 0 - sem resistência à corrosão Conformidade LABS VDMA24364-B1/B2-L Temperatura do meio -5 °C ... 50 °C Umidade relativa do ar 0 - 90% Nível de ruído 85 dB(A) Meio de controle Ar comprimido, conforme ISO 8573-1:2010 [7:4:4] Temperatura ambiente -5 °C ... 50 °C Torque de aperto máx. da fixação da válvula 1.8 Nm ... 2.2 Nm Peso do produto 305 g Conexão elétrica Forma C conforme DIN EN 175301-803 sem condutor de proteção Tipo de fixação Na placa de conexão Conexão ar auxiliar de controle 12 Placa de montagem tamanho 26 mm, conforme ISO 15407-1 Conexão ar auxiliar de controle 14 Placa de conexão de 26 mm conforme ISO 15407-1 Conexão do escape de piloto 82/84 Capturado Não retido de acordo com a norma Conexão pneumática 1 Placa de conexão tamanho 26 mm conforme ISO 15407-1 Conexão pneumática 2 Placa de conexão tamanho 26 mm, conforme ISO 15407-1 Conexão pneumática 3 Placa de montagem tamanho 26 mm, conforme ISO 15407-1 Conexão pneumática 4 Placa de montagem tamanho 26 mm, conforme ISO 15407-1 Conexão pneumática 5 Placa de conexão de 26 mm conforme ISO 15407-1 Interface de servopiloto Conforme ISO 15218 Indicação sobre os materiais Conformidade RoHS Material vedações HNBR NBR Material corpo Alumínio em fundição injetada Material dos parafusos Aço Galvanizado
